场地调查中，需要监测地下水情况，这就涉及到地下水监测井及填料的设计，以下就简单的讲解一下。

1、土壤钻孔

建井需先打孔，土壤钻孔过程中，为防止孔坍塌，必须全程套管跟进。钻孔过程中遇见初见水位时，应停钻，测量稳定水位后再继续钻探。

2、井管设计

土壤钻孔到弱透水层或水位线下3米即可停钻。原则上：

（1）为了避免钻穿含水层底板，地下水水位以下的滤水管长度不宜超过3 m，地下水水位以上的滤水管长度根据地下水水位动态变化确定。

（2）沉淀管的长度一般为50cm。若含水层厚度超过3 m，地下水采样井原则上可以不设沉淀管，但滤水管底部必须用管堵密封。

确定好稳定水位和钻探深度后，结合本地区地质水文资料，即可进行地下水监测井的简易设计。以南方平原地区为例，地下水位普遍较浅，经常在1米以内，这时地下水监测井的设计就变得特殊一些。下面举个例子：

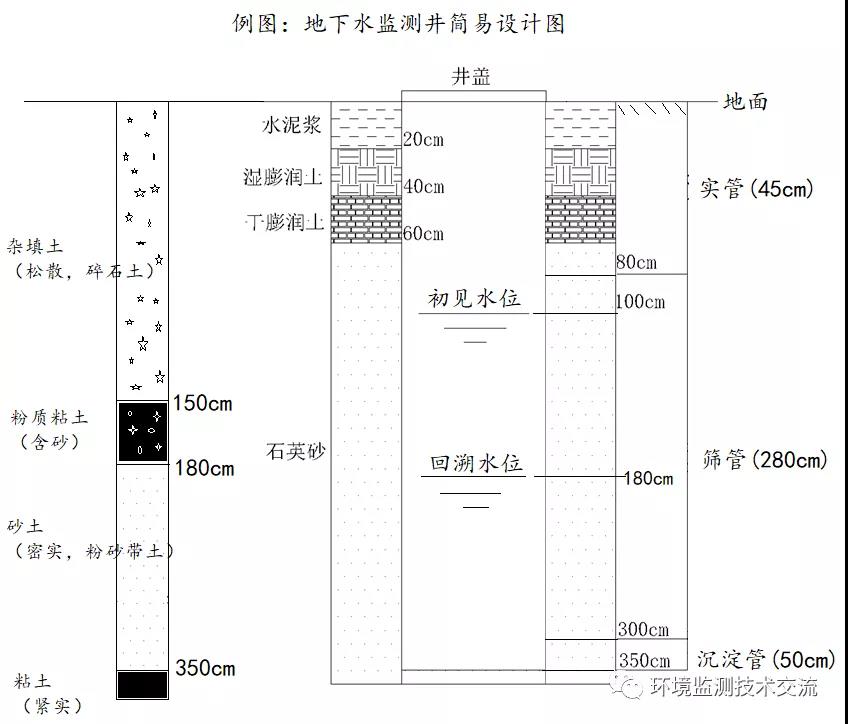

某地块场调，土层结构从上之下分别为：0-150cm为杂填土，松散的碎石土；150-180cm为粉质粘土，含砂；180-350cm为粉砂土，密实粉细砂；350cm后见粘土停钻。测得稳定水位100cm，钻探深度350cm即见弱透水层，停止钻探。井管设计如下：沉淀管50cm，筛管高出水位线20cm，长220cm，距井口深度80cm，实管80cm（隐蔽式监测井）。

地下水监测井根据初见水位、土层性质和厚度、钻探深度进行井管设计。

3、填料设计

地下水采样井填料从下至上依次为石英砂（滤料层）、膨润土（止水层）、水泥浆（回填层），各种填料的选择应符合技术规定要求。

还是以上面的例子来简易设计：

石英砂从沉淀管底部到滤水管顶部以上20cm，厚度约290cm，距井口深度60cm；干膨润土20cm，湿膨润土20cm，水泥浆20cm。

4、填料装填

    填料按照从下到上的顺序填装，先填装石英砂（如出现钻透隔水层底板情况，应先用干膨润土球回堵后再填石英砂），装填过程中要摇晃套管和井管，使填装完全，避免填料出现空缺部位，形成架桥。装填过程中逐步拔出套管，并测量填装深度，到达设计深度后更换下一种填料，直至完成。

以上就是场地调查地下水监测井的简易设计。
